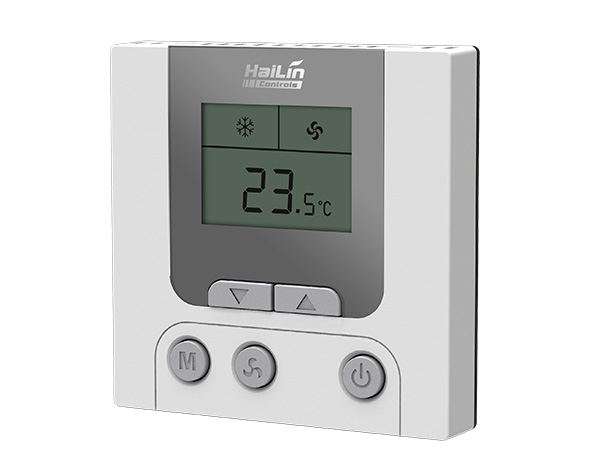

ПИД-регулятор температуры, серия HL8102

ПИД-термостат/ Цифровой контроллер/ Устройство контроля температуры

Общие сведения
Цифровой ПИД-регулятор температуры серии HL8102 представляет собой микропроцессорный контроллер с цифровым ЖК-дисплеем.
Контроллер используется для управления комнатной температурой в промышленных, коммерческих и жилых помещениях через управляющий электрический модулирующий клапан или заслонку с сигналом 0-10В постоянного тока (4-20мА) или методом плавающего управления.
Контроллер обеспечивает пропорциональное плюс интегральное (PI) управление с модулирующим и плавающим выходом управления.

Применение
● Регулирование температуры в блоке с переменным объемом воздуха (VAV)
● Регулирование температуры для блока VAV с подогревом
● Модулирующий/плавающий клапан
● Модулирующий/плавающий клапан
● Регулирование постоянной температуры

Особенности
● Цифровая индикация измеренной температуры и выбранной пользователем температуры по запросу
● Пропорциональное плюс интегральное (PI) усовершенствованное управление с аналоговым выходом сигнала
● 0-5 В пост. тока, 1-5 В пост. тока, 0-10 В пост. тока, 2-10 В пост. тока или 4~20 мА (0~20 мА) сигнальный и плавающий выход
● Выход прямого/обратного действия
● Ограничение выхода для защиты от перегрузки
● Режим энергосбережения - внешний вход энергосбережения (ESI) от карточного ключа или датчиков присутствия
● Регулируемая заданная уставка для режима отопления и охлаждения
● Управление спящим режимом
● Модель доступна для встроенного или дистанционного датчика (RS)
● Выход дистанционного управления (RC) для блокировки включения/выключения управления
● Энергонезависимая память (EEPROM) сохраняет настройки пользователя при потере питания
● Большой ЖК-дисплей с синей подсветкой
● °F или ℃ единицы отображения
● Регулируемые максимальные и минимальные пределы уставки
● Регулируемая мертвая зона (некоторые модели с двумя выходами)
● Управление отключением выхода, когда системный переключатель находится в положении "ВЫКЛ"
● Сетевой интерфейс RS-485
● Протокол Modbus RTU

Технические характеристики:
● Датчик температуры: NTC термистор 100K
● Точность: ±0.5℃
● Точность отображения комнатной температуры: 0.1℃
● Диапазон заданного значения: 0~99.5℃ (регулируемый)
● Диапазон отображения температуры: 0~99.5℃
● Источник питания: 24В переменного тока±10% 50Гц/60Гц
● Входной сигнал: Нормально открытый пассивный сухой контакт
● Выходной сигнал:
Плавающий: 24В переменного тока ×2 (0.5A)
PID: 0-10В постоянного тока (5мA)
0-20мA (100-500 Ω согласующее сопротивление)
Вентилятор: 220В переменного тока (1A)
● Самопитание: <1В
● Интерфейс RS485, протокол MODBUS
● Дисплей: LCD
● Корпус: PC+ABS (огнестойкий)
● Размеры: 86×86×23,5 мм (Ш×В×Д)
● Установка: стандартный монтаж в коробку 86
● Шаг отверстий: 60 мм (стандарт)
● Проводка: 0.5~2.0 мм2
● Условия окружающей среды:0~50℃,5~95% RH (без конденсата)
